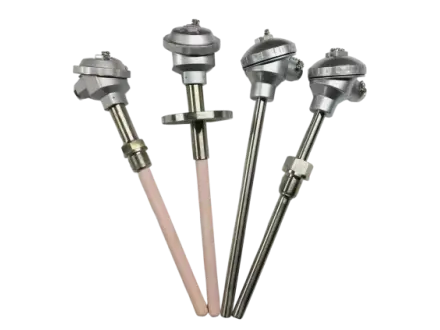

WZPK（pt100）铂热电阻
概述
铠装铂电阻作为一种温度传感器，相比装配式铂电阻直径更小、容易弯曲，适合管道狭窄、需要快速响应、微型化等特殊工况；可检测‑200~500℃区间气体、液体介质与固体表面温度，能够直接对接铜导线和二次仪表，输出信号稳定，适配显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑采集输入。
铠装电阻外层保护套管选用不锈钢材质，内部填充高密度氧化物绝缘材料，抗污能力强、机械强度优秀，适用于工况恶劣的安装环境。
铠装铂电阻主要由感温元件、固定安装组件、接线装置三大构件组成。
产品特点
热响应速度快，降低动态测温误差
探头直径小巧，测温探头长度不受限制
测温精度高，测量结果稳定可靠
进口薄膜铂电阻芯体，性能持久稳定
工作原理
铠装热电阻依靠铂金属电阻随温度改变阻值的物理特性测温；传感器阻值发生变化后，配套仪表即可换算并展示对应的温度数值。
主要技术参数
产品执行标准
IEC751
JB/T8623‑1997
JB/T8622‑1997
常温绝缘电阻
环境温度15‑35℃、环境相对湿度≤80%，10‑100V直流电压测试条件之下，电极和外套管绝缘电阻＞100MΩ。
测温范围及允差
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允差 |
| WZPK | Pt100 | -200‑+450 | A级 | ±（0.15+0.002|t|） |
| WZPK | Pt100 | -200‑+450 | B级 | ±（0.30+0.005|t|） |
铠装套管参数
| 偶丝形式 | 单支式 | 双支式 |
| 套管直径 | Φ3 Φ4 Φ5 Φ6 Φ8 | Φ4 Φ5 Φ6 Φ8 |
| 套管材质 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
型号代号说明
| W | 温度仪表 |
| Z | 热电阻 |
| P | 测温元件；Pt100 / Pt1000（订货注明） |
| K | 铠装式，装配式不带该代号 |
| 空白 | 单支探头 |
| 2 | 双支探头 |
| 安装方式代号 | |
| 1 | 无固定装置 |
| 2 | 固定卡套螺纹 |
| 3 | 可动卡套螺纹 |
| 4 | 固定卡套法兰 |
| 5 | 可动卡套法兰 |
| 接线盒形式代号 | |
| 0 | 简易式 |
| 1 | 普通式 |
| 2 | 防溅式（现已被防水式替代） |
| 3 | 防水式 |
| 4 | 防爆式 |
| 6 | 插座式 |
| 7 | 带连接导线式 |
| 铠装探头直径代号 | |
| 3 | Φ3mm |
| 4 | Φ4mm |
| 5 | Φ5mm |
| 6 | Φ6mm |
| 8 | Φ8mm |
| 装配型保护管直径代号 | |
| 0 | Φ16mm |
| 1 | Φ12mm |
| 型号示例：W‑Z‑P‑K‑2‑3‑0（WZPK2‑3‑0） | |
