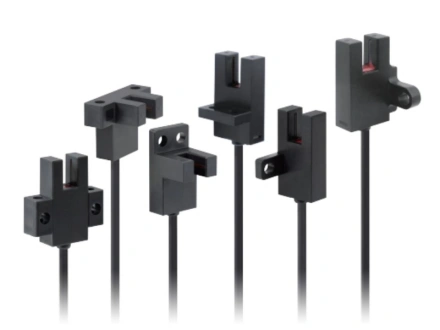

槽型光电开关 67系列
淄博协力电气提供670-WR系列导线型槽型光电开关。工作电压5~24VDC，支持NPN/PNP双输出，3KHz高速响应。抗干扰强，适用于包装、印刷等自动化设备。原厂现货，支持样品测试，欢迎来电获取报价！
支持非标定制
可提供样品测试
山东本地技术支持
产品详情
详细介绍
槽型传感器将发射器和接收器集成于一个外壳内并因此得到快速校准。由于检测精度高，光束高度集中，传感器同样能够识别出相当微弱的光线衰减。此款槽形传感器具有槽形尺寸丰富多样、安装简单以及对环境光抗扰度高等优势。
导线型槽型光电传感器
装备有两个独立的输出：所有型号均装备有两个独立的输出-入光时ON / 遮光时ON，可根据使用场所的不同，应对不同输出要求。
注意：只需要连接已使用的电缆(入光时ON 或遮光时ON)，对不使用的输出线，请务必进行绝缘处理。

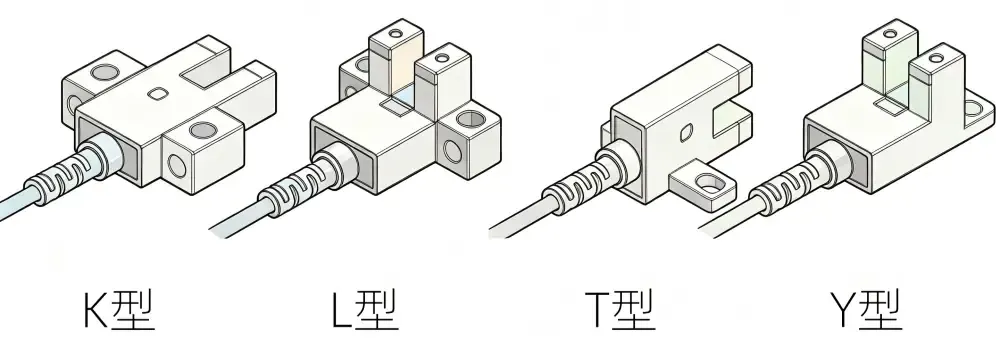

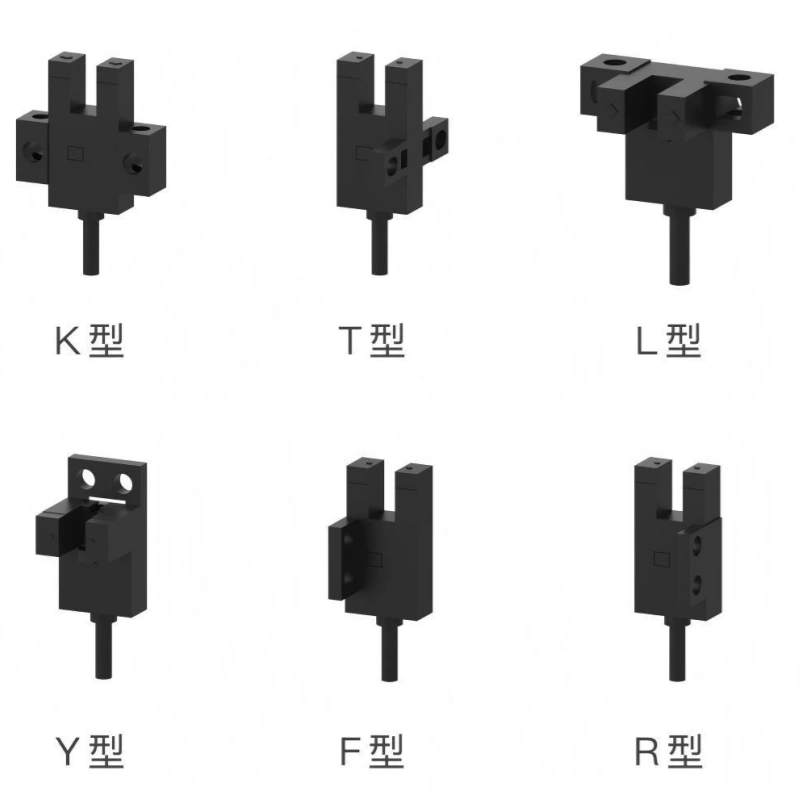

多种型号选择：种类丰富，形状多达4种，可以从中选出满足您安装条件的型号。
| 线引出 | 标配2M柔性导线，线长可定制。可选配耐折弯拖链线-GR；可选装黑白信号交换-SX。 |
| 电压范围宽 | 电源电压范围5~24VDC。 |
| 高速响应 | 应答频率为3KHz 的高速响应。 |
规格性能

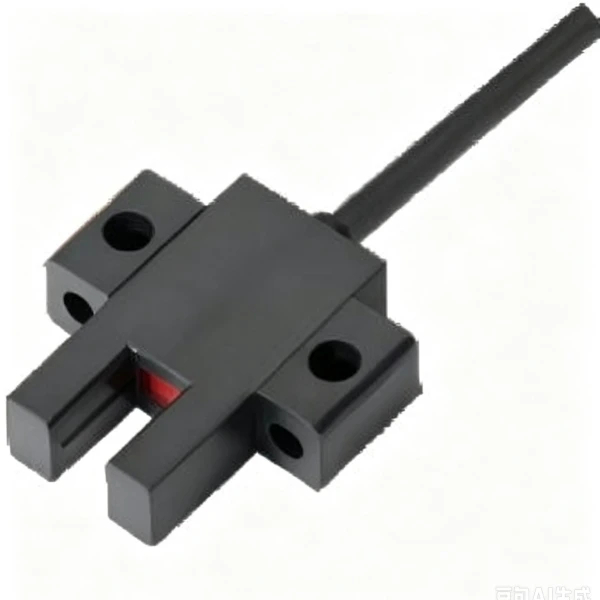

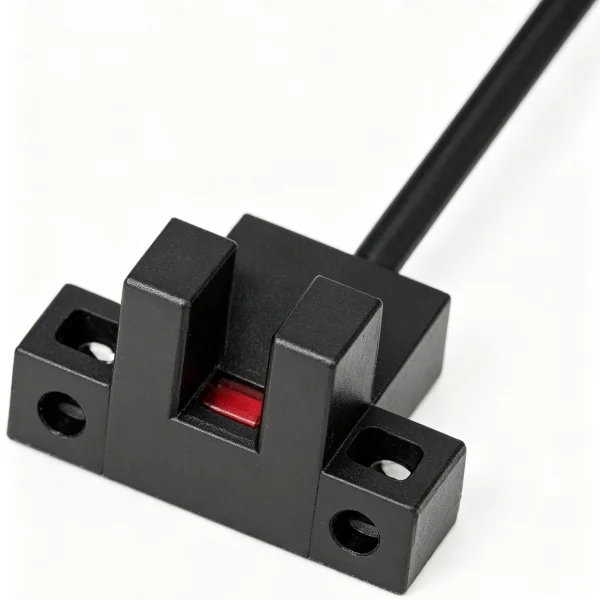

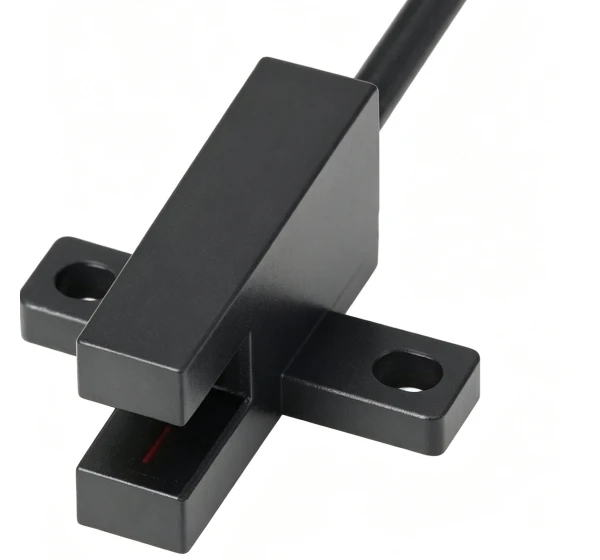

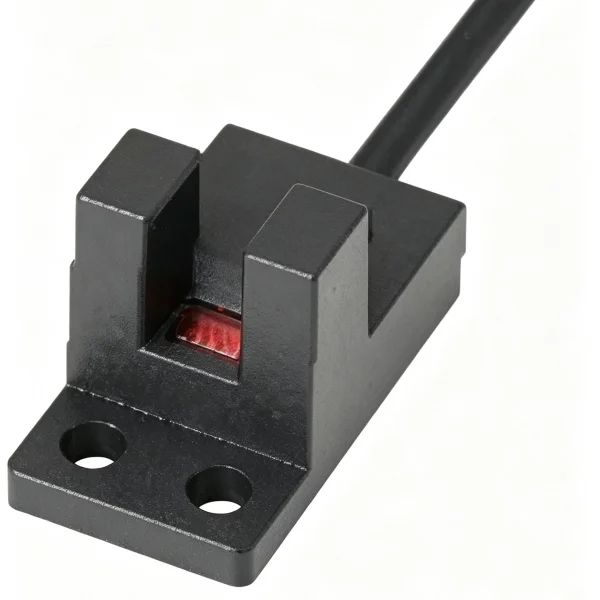

| 种类 | K型 | L型 | T型 | Y型 | |
| 型号 | NPN输出 | 670-WR | 671-WR | 672-WR | 674-WR |
| PNP输出 | 670P-WR | 671P-WR | 672P-WR | 674P-WR | |
| 外观 |  |  |  |  | |
| 检测距离 | 5mm(槽宽) | ||||
| 标准检测物 | 0.8*1.2mm以上的不透明物体 | ||||
| 重复精度 | 0.03mm以下 | ||||
| 输出模式 | NPN集电极开路 | ||||
| 开关模式 | L.on(入光动作)/Don(遮光动作)可切换 | ||||
| 指示灯 | 检测到物体时灯灭，无物体时灯亮 | ||||
| 响应频率 | 3KHz | ||||
| 光源 | 红外光 | ||||
| 工作电压 | 5~24VDC | ||||
| 残留电压 | 1V以下(负载电流50mA时) | ||||
| 消耗电流 | ≤8mA | ||||
| 保护电路 | 浪涌保护，反极性保护 | ||||
| 环境光度 | 受光面照度白炽灯：1000lux以下 | ||||
| 环境温度 | 工作时：-25℃~+55℃；保存时：-30℃~+80℃，无冻结 | ||||
| 环境湿度 | 工作时：5%~85%RH；保存时：5%~95%RH，无凝结 | ||||
| 耐电压 | AC,1000V 1分钟，所有电源连接端子与外壳之间 | ||||
| 耐震动 | 10~55Hz，振幅1.5mm，X、Y、Z方向各2小时 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上(基于DC250V) | ||||
| 防护等级 | IP50 | ||||
| 材质 | PC | ||||
| 出线方式 | 2M 4芯电缆 | ||||
电路

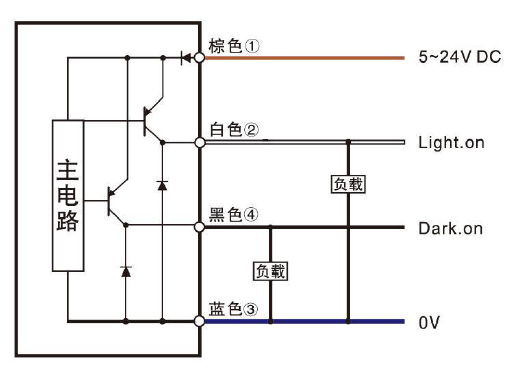

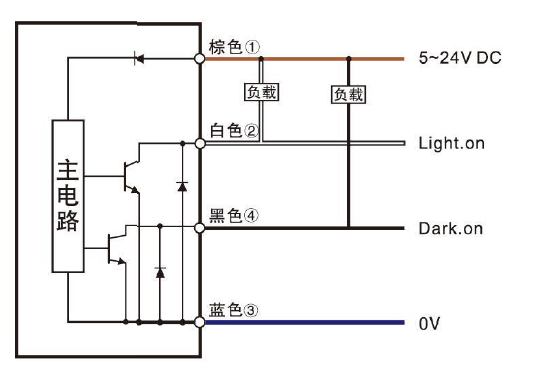

直流4线式 NPN输出  | 直流4线式 PNP输出  |
外形尺寸图

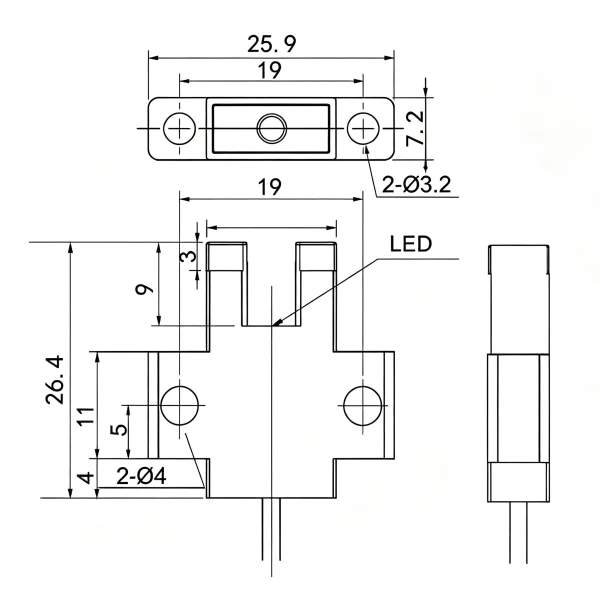

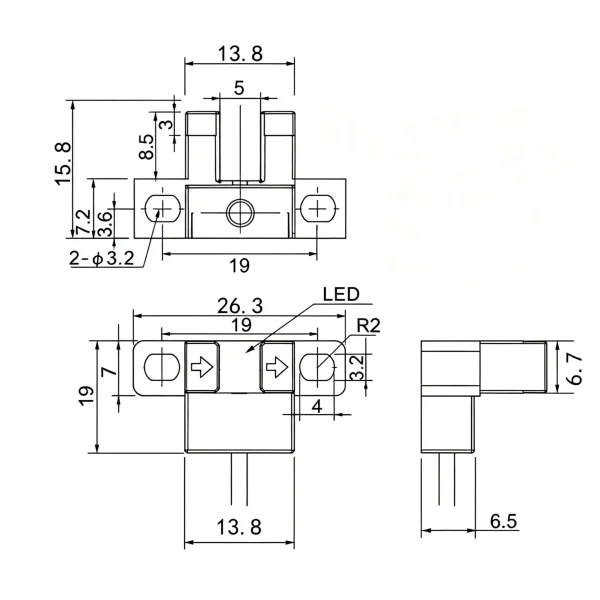

670-WR（K型） | 671-WR（L型） |

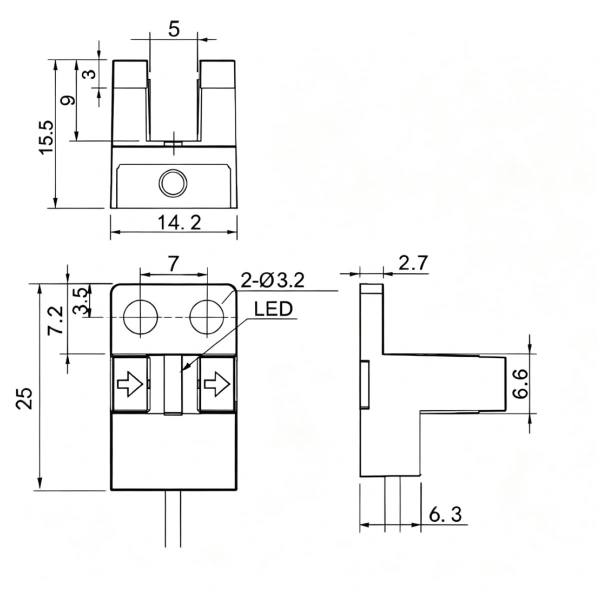

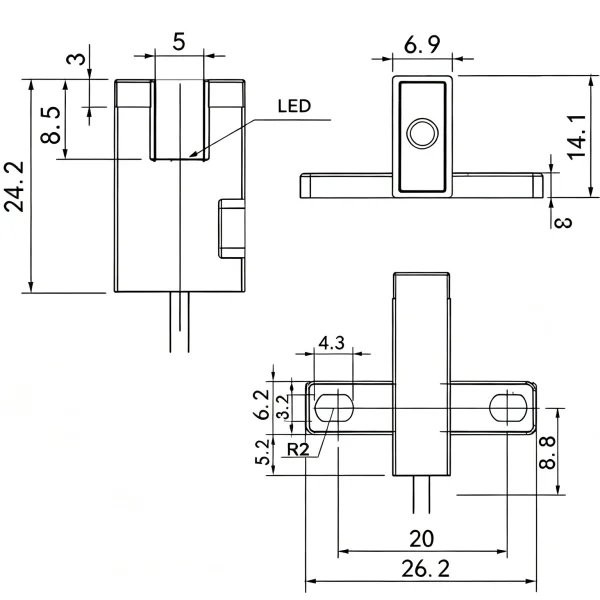

672-WR（T型） | 674-WR（Y型） |
